Formarea condensului este un fenomen normal în timpul funcţionării unui boiler cu pompă de căldură, atunci când condiţiile de temperatură şi umiditate ale aerului favorizează condensarea vaporilor de apă.
Pompa de căldură preia energie din aer şi o transferă către apa din rezervor. Pentru realizarea acestui proces, aerul este trecut peste evaporator, unde cedează o parte din energia sa termică.
Pe măsură ce aerul este răcit, acesta poate ajunge în condiţii în care nu mai poate menţine aceeaşi cantitate de vapori de apă. O parte din aceştia se transformă în apă lichidă pe suprafaţa rece a evaporatorului.
Apa rezultată este condens şi, în condiţii normale de funcţionare, apariţia ei nu indică o defecţiune a boilerului.
Evaporatorul este componenta prin intermediul căreia pompa de căldură preia energie din aer.
În timpul funcţionării, suprafaţa evaporatorului poate avea o temperatură suficient de scăzută pentru ca aerul care trece peste aceasta să fie răcit sub punctul său de rouă.
În aceste condiţii, o parte din vaporii de apă existenţi în aer condensează pe suprafaţa evaporatorului.
Picăturile rezultate sunt colectate de sistemul de condens al echipamentului şi trebuie conduse către evacuarea prevăzută pentru modelul respectiv.
Punctul de rouă este temperatura la care aerul, în anumite condiţii de umiditate, ajunge la saturaţie şi o parte din vaporii de apă pot începe să condenseze.
Acest principiu explică de ce o suprafaţă rece poate deveni umedă chiar dacă nu există nicio conductă de apă care pierde.
În cazul boilerului cu pompă de căldură, evaporatorul poate crea condiţiile necesare pentru apariţia acestui fenomen.
Cu cât condiţiile aerului favorizează un punct de rouă mai ridicat şi evaporatorul funcţionează sub această temperatură, cu atât există un potenţial mai mare pentru formarea condensului.
Apa de condens provine din vaporii de apă existenţi în aerul procesat de pompa de căldură.
Nu este apă produsă de agentul frigorific şi, în funcţionarea normală, nu reprezintă agent frigorific care se transformă în apă.
De asemenea, condensul trebuie diferenţiat de apa din rezervorul sanitar şi de apa care poate proveni din alte componente ale instalaţiei.
Dacă apare apă în jurul boilerului, nu trebuie presupus automat că este condens. Sursa trebuie identificată.
Agentul frigorific circulă în circuitul frigorific al pompei de căldură şi participă la transferul energiei dintre sursa de căldură şi apa din rezervor.
Tipul agentului frigorific diferă în funcţie de echipament şi trebuie verificat în documentaţia tehnică a modelului.
Condensul apare pe partea de aer deoarece evaporatorul răceşte aerul care trece peste suprafaţa sa. Apa rezultată provine din umiditatea acelui aer, nu din circuitul frigorific.
Din acest motiv, prezenţa apei în evacuarea de condens nu reprezintă, prin ea însăşi, un semn că boilerul pierde agent frigorific.
Cantitatea de apă rezultată nu este constantă.
Formarea condensului este influenţată de mai mulţi factori, printre care:
Din acest motiv, acelaşi boiler poate produce cantităţi diferite de condens în perioade diferite, fără ca această variaţie să indice automat o problemă.
În condiţii comparabile, un aer care conţine mai multă umiditate poate furniza o cantitate mai mare de apă condensabilă atunci când este răcit suficient.
Totuşi, umiditatea relativă nu trebuie analizată singură. Temperatura aerului este la fel de importantă, deoarece cantitatea efectivă de vapori de apă şi punctul de rouă depind de combinaţia dintre temperatură şi umiditate.
De aceea, două spaţii cu aceeaşi umiditate relativă afişată de un higrometru nu produc neapărat aceeaşi cantitate de condens.
Contează în primul rând temperatura şi umiditatea aerului care ajunge efectiv la evaporator.
Dacă boilerul aspiră aer din încăperea în care este instalat, condiţiile din acea încăpere sunt direct relevante.
Dacă modelul şi instalaţia permit utilizarea aerului adus din exterior prin tubulatură, condiţiile aerului exterior pot influenţa direct funcţionarea şi formarea condensului.
În configuraţiile cu tubulatură, trebuie respectate cerinţele producătorului privind traseele, diametrele, lungimile şi condiţiile de admisie şi evacuare a aerului.
Nu automat.
Un beci poate avea temperatură şi umiditate diferite de cele ale unui garaj sau ale unei camere tehnice, dar denumirea încăperii nu determină cantitatea de condens.
Contează caracteristicile reale ale aerului aspirat de echipament şi regimul de funcţionare al pompei de căldură.
Un spaţiu umed poate favoriza formarea unei cantităţi mai mari de condens în anumite condiţii, însă comparaţia trebuie făcută pe baza temperaturii şi umidităţii aerului, nu doar după tipul încăperii.
Nu există o cantitate universală de condens valabilă pentru toate boilerele cu pompă de căldură.
Nu este corect să presupunem că un astfel de echipament trebuie să producă zilnic un anumit număr de litri de apă.
Volumul rezultat depinde de condiţiile aerului, de cantitatea de aer procesată, de timpul de funcţionare şi de caracteristicile echipamentului.
Dacă producătorul oferă informaţii privind evacuarea condensului sau condiţiile de dimensionare a drenajului, acestea trebuie verificate în documentaţia modelului concret.
O cantitate vizibilă de condens poate fi normală atunci când aerul procesat conţine suficientă umiditate şi pompa de căldură funcţionează o perioadă îndelungată.
Cantitatea de apă observată, analizată singură, nu este suficientă pentru a diagnostica o defecţiune.
Mai important este ca apa să fie colectată şi evacuată prin traseul prevăzut, fără să ajungă necontrolat în interiorul echipamentului sau în încăpere.
Absenţa condensului vizibil într-un anumit moment nu indică automat un blocaj.
Dacă aerul este suficient de uscat sau dacă temperatura suprafeţei evaporatorului nu conduce la condensarea unei cantităţi semnificative de vapori de apă, cantitatea colectată poate fi redusă.
Contează şi durata în care pompa de căldură a funcţionat efectiv.
Prin urmare, verificarea evacuării nu trebuie făcută exclusiv după regula „pompa de căldură funcţionează, deci trebuie să văd permanent apă curgând”.
Atunci când vaporii de apă condensează pe evaporator şi apa rezultată este evacuată, aerul care a trecut prin echipament pierde o parte din umiditatea sa.
Din acest punct de vedere, procesul poate avea un efect de dezumidificare asupra aerului procesat.
Efectul asupra întregii încăperi depinde însă de configuraţia echipamentului, de unde este aspirat aerul, unde este evacuat, de volumul spaţiului, de aportul de aer exterior şi de sursele de umiditate existente.
Un boiler cu pompă de căldură nu trebuie considerat automat un înlocuitor pentru un sistem dedicat de control al umidităţii într-o clădire cu probleme de infiltraţii sau umiditate structurală.
Dacă echipamentul preia aer din încăpere şi evacuează aerul procesat în acelaşi spaţiu, funcţionarea pompei de căldură poate influenţa temperatura încăperii, deoarece o parte din energia preluată din aer este transferată către apa din rezervor.
Efectul concret depinde de configuraţia aparatului, de volumul încăperii, de durata de funcţionare şi de schimburile termice ale spaţiului.
Dacă aerul este aspirat sau evacuat prin tubulatură către alte zone ori către exterior, comportamentul termic al încăperii se modifică.
Din acest motiv, traseul aerului trebuie analizat conform configuraţiilor permise de producător.
Formarea condensului nu înseamnă că boilerul introduce apă în aerul încăperii. Apa condensată provine chiar din umiditatea aerului procesat.
Dacă această apă este colectată şi evacuată corespunzător, ea este îndepărtată din zona respectivă.
Problema apare atunci când drenajul este necorespunzător şi apa ajunge pe pardoseală, în elementele construcţiei sau în alte zone unde poate rămâne şi se poate evapora din nou.
De aceea, trebuie făcută diferenţa între formarea normală a condensului şi evacuarea defectuoasă a condensului.
Nu.
Apa observată sub sau în apropierea unui boiler cu pompă de căldură poate avea surse diferite.
În funcţie de instalaţie şi de echipament, trebuie diferenţiate cel puţin:
Sursa trebuie identificată înainte de a considera situaţia normală sau de a interveni asupra echipamentului.
În funcţionarea normală, apa formată pe evaporator este colectată de sistemul prevăzut de producător şi ajunge controlat la racordul de evacuare a condensului.
Nu ar trebui să fie necesar ca apa să se răspândească pe pardoseală sau să se acumuleze necontrolat în carcasa echipamentului pentru ca procesul de condensare să fie considerat normal.
Dacă apar urme de apă în alte zone decât cele prevăzute, trebuie verificată sursa şi traseul de evacuare.
Condensul devine relevant pentru diagnostic atunci când apa nu mai este colectată şi evacuată aşa cum a fost proiectat sistemul.
Printre situaţiile care necesită verificare se pot număra apa care ajunge pe pardoseală, acumularea neobişnuită în interiorul echipamentului, evacuarea care refulează sau apariţia unor alarme ori simptome de funcţionare anormală.
Cauza nu trebuie presupusă. Poate exista o problemă a traseului de drenaj, a colectării condensului, a instalării sau o sursă de apă complet diferită.
Condensul este o consecinţă normală a funcţionării unui boiler cu pompă de căldură în condiţiile potrivite. Ceea ce trebuie controlat este colectarea şi evacuarea lui corectă şi identificarea sursei atunci când apa apare într-un loc în care nu ar trebui să fie.
În partea următoare analizăm cum se realizează evacuarea condensului, de ce trebuie respectat racordul prevăzut de producător, cum se proiectează traseul gravitaţional, când poate fi necesară o soluţie de pompare şi ce trebuie verificat la evacuarea către canalizare sau exterior.

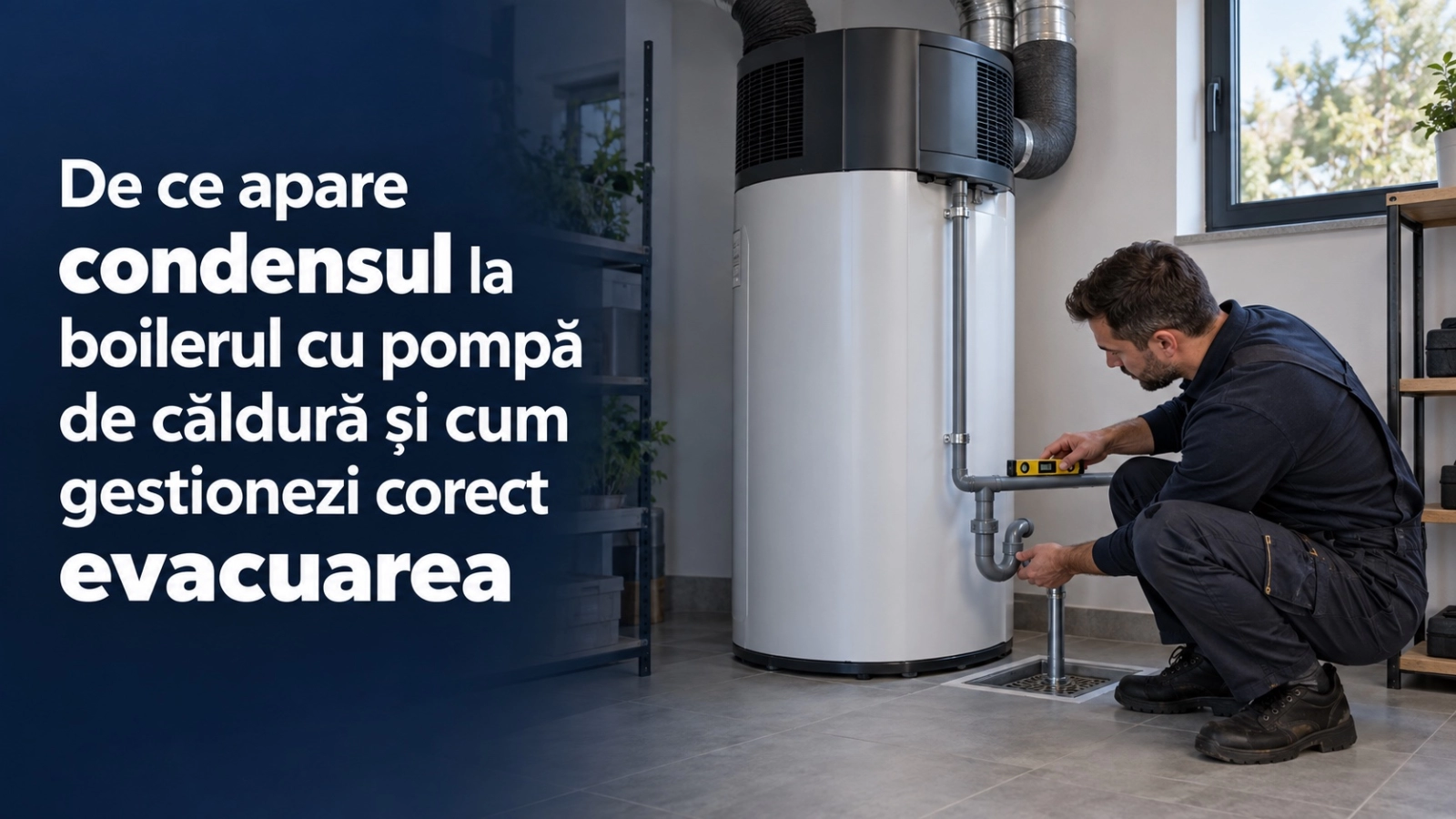

Apa formată pe evaporator trebuie colectată şi evacuată controlat prin sistemul prevăzut de producătorul echipamentului.
În funcţie de model, condensul poate fi colectat într-o tavă sau într-o zonă special concepută pentru drenaj şi dirijat către unul sau mai multe racorduri de evacuare.
Poziţia racordului, dimensiunea acestuia şi configuraţia traseului nu sunt universale. Aceste informaţii trebuie verificate în manualul de instalare al boilerului.
Evacuarea condensului trebuie realizată după cerinţele modelului concret, nu după o regulă generică aplicată tuturor boilerelor cu pompă de căldură.
Poziţia diferă de la un echipament la altul.
Racordul este asociat sistemului care colectează apa formată în zona evaporatorului, dar nu trebuie presupus că se află întotdeauna la baza boilerului.
Unele echipamente pot avea configuraţii diferite ale sistemului de colectare şi evacuare, motiv pentru care racordul corect trebuie identificat în documentaţia tehnică.
Înainte de realizarea drenajului trebuie verificat şi dacă producătorul prevede mai multe racorduri sau o evacuare suplimentară pentru anumite situaţii.
Nu există un diametru universal valabil pentru toate boilerele cu pompă de căldură.
Conducta sau furtunul de evacuare trebuie să fie compatibil cu racordul echipamentului şi cu cerinţele specificate de producător.
Nu este recomandată reducerea arbitrară a secţiunii traseului doar pentru a utiliza o conductă mai uşor de montat.
Un traseu necorespunzător poate îngreuna evacuarea apei, mai ales dacă există porţiuni în care condensul poate stagna.
În multe configuraţii, evacuarea este realizată gravitaţional: apa colectată curge de la racordul boilerului către un punct de drenaj aflat într-o poziţie care permite scurgerea naturală.
Pentru ca acest principiu să funcţioneze, traseul trebuie realizat astfel încât apa să poată curge fără acumulări nedorite.
Conducta nu trebuie să formeze contrapante, bucle sau zone joase neprevăzute în care apa rămâne blocată.
Panta şi configuraţia exactă trebuie realizate conform instrucţiunilor producătorului şi particularităţilor instalaţiei.
Într-o evacuare gravitaţională, diferenţa de nivel permite deplasarea apei către punctul de drenaj.
Un traseu aparent orizontal poate avea în realitate denivelări care formează zone de acumulare.
Aceste acumulări pot reduce capacitatea de drenaj şi pot favoriza apariţia depunerilor sau a blocajelor.
Nu este necesar să inventăm o pantă universală exprimată în grade pentru toate modelele. Dacă producătorul specifică o valoare sau o configuraţie, aceasta trebuie respectată.
În cazul unei evacuări care funcţionează exclusiv gravitaţional, traseul trebuie să permită curgerea apei către punctul de drenaj.
O porţiune ascendentă poate împiedica evacuarea dacă nu există o soluţie proiectată pentru depăşirea diferenţei de nivel.
De aceea, nu trebuie realizat un traseu care urcă pur şi simplu de la racordul boilerului şi apoi coboară către canalizare, presupunând că apa va traversa singură diferenţa de nivel.
Dacă punctul disponibil pentru evacuare se află într-o poziţie care nu permite drenajul gravitaţional, trebuie analizată o soluţie tehnică adecvată.
Lipsa unei evacuări gravitaţionale accesibile trebuie luată în calcul încă din etapa de alegere a amplasamentului boilerului.
În anumite instalaţii poate fi utilizată o pompă destinată evacuării condensului, dacă soluţia este compatibilă cu echipamentul şi cu condiţiile de instalare.
O astfel de pompă colectează apa şi o poate transporta către un punct de evacuare care nu poate fi atins exclusiv prin gravitaţie.
Selectarea acesteia trebuie făcută după debitul necesar, diferenţa de nivel, lungimea traseului, condiţiile de funcţionare şi compatibilitatea cu apa evacuată.
Trebuie luat în calcul şi comportamentul instalaţiei în cazul în care pompa de condens nu mai funcţionează.
Punctul de evacuare trebuie ales astfel încât apa să fie eliminată fără a produce infiltraţii, reflux, deteriorări ale construcţiei sau alte probleme.
În funcţie de instalaţie şi de cerinţele aplicabile, condensul poate fi direcţionat către un sistem de drenaj adecvat.
Nu este recomandată evacuarea aleatorie a apei pe pardoseală, lângă pereţi sau într-o zonă în care aceasta se poate acumula.
Atunci când evacuarea este conectată la sistemul de canalizare, trebuie analizat şi modul în care se împiedică revenirea mirosurilor sau a apei către echipament.
Conectarea trebuie realizată printr-o soluţie de drenaj corespunzătoare instalaţiei şi cerinţelor locale.
Nu este indicată introducerea improvizată a conductei de condens într-o conductă de canalizare fără a analiza protecţia împotriva mirosurilor, refluxului şi condiţiile de evacuare.
În anumite configuraţii poate fi necesară o separare corespunzătoare, un sifon sau o altă soluţie de drenaj. Necesitatea şi configuraţia trebuie stabilite pentru instalaţia concretă.
Dacă producătorul boilerului oferă o schemă pentru evacuarea condensului, aceasta are prioritate în proiectarea traseului asociat echipamentului.
Nu trebuie presupus că orice boiler cu pompă de căldură necesită acelaşi tip de sifon sau că acesta trebuie montat în orice configuraţie.
Necesitatea sa poate depinde de construcţia echipamentului, de presiunile existente în zona de colectare a condensului şi de modul în care traseul este conectat la drenaj.
Dacă producătorul prevede un sifon, trebuie respectate configuraţia, poziţia şi celelalte cerinţe din documentaţia tehnică.
Un sifon montat incorect poate deveni el însuşi o cauză a evacuării defectuoase.
Evacuarea în exterior poate fi posibilă în anumite instalaţii, dar trebuie analizate condiţiile reale ale amplasamentului.
Apa nu trebuie dirijată într-o zonă în care se acumulează lângă fundaţie, afectează finisajele, produce băltire sau creează alte probleme.
Trebuie luată în calcul şi temperatura exterioară.
Dacă apa din traseul de condens poate îngheţa, drenajul se poate bloca, iar condensul produs ulterior nu mai poate fi evacuat normal.
Un traseu exterior expus temperaturilor scăzute poate permite îngheţarea apei rămase în conductă.
Un dop de gheaţă poate bloca evacuarea şi poate determina acumularea condensului în amonte.
Din acest motiv, evacuarea către exterior trebuie proiectată ţinând cont de climat, traseu şi condiţiile în care va funcţiona boilerul în sezonul rece.
Nu trebuie presupus că simpla prelungire a unui furtun prin peretele exterior reprezintă o soluţie sigură pentru toate instalaţiile.
Într-un traseu gravitaţional, apa trebuie să poată avansa către evacuare fără să întâlnească zone în care este obligată să urce.
O conductă flexibilă montată neglijent poate forma uşor bucle şi puncte joase.
Apa acumulată în aceste zone poate reduce secţiunea disponibilă pentru evacuare şi poate favoriza reţinerea impurităţilor.
Traseul trebuie susţinut corespunzător astfel încât geometria proiectată să fie păstrată în timp.
Alegerea trebuie făcută în funcţie de soluţiile permise de producător şi de configuraţia instalaţiei.
O conductă rigidă poate facilita menţinerea unei pante constante, în timp ce un furtun flexibil poate fi mai uşor de adaptat traseului, dar trebuie montat astfel încât să nu formeze bucle, strangulări sau contrapante.
Materialul utilizat trebuie să fie adecvat aplicaţiei şi condiţiilor de mediu în care este instalat.
Nu trebuie aleasă soluţia doar după uşurinţa montajului.
O secţiune necorespunzătoare poate afecta evacuarea, mai ales dacă traseul este lung, are geometrie nefavorabilă sau acumulează impurităţi.
Totuşi, problema nu trebuie redusă la ideea că un anumit diametru universal este obligatoriu pentru toate boilerele.
Dimensiunea racordului şi recomandările producătorului reprezintă punctul de plecare pentru realizarea traseului.
Dacă instalaţia necesită o configuraţie specială, aceasta trebuie dimensionată pentru condiţiile reale de evacuare.
Necesitatea izolării depinde de traseu şi de condiţiile de temperatură şi umiditate din jurul conductei.
O suprafaţă rece poate, în anumite condiţii, produce condens şi pe exteriorul conductei, iar un traseu expus temperaturilor foarte scăzute poate avea alte cerinţe de protecţie.
Nu trebuie aplicată însă o regulă universală conform căreia toate conductele de condens ale boilerelor cu pompă de căldură trebuie izolate în acelaşi mod.
Soluţia trebuie stabilită după amplasament, material, temperaturi şi instrucţiunile echipamentului.
Conducta de condens trebuie montată astfel încât să nu fie uşor strivită, deplasată sau desprinsă accidental.
Acest lucru este important mai ales în garaje, camere tehnice, depozite sau alte spaţii în care obiectele pot intra în contact cu traseul.
Un furtun strangulat sau desprins poate transforma o evacuare care funcţiona corect într-o sursă de apă pe pardoseală.
Fixarea trebuie să menţină atât integritatea conductei, cât şi panta necesară drenajului.
Nu trebuie montată generic o plasă sau un grătar fin la capătul traseului doar pentru că pare să protejeze conducta.
Un asemenea element poate reţine impurităţi şi poate deveni chiar punctul în care evacuarea se obturează.
Dacă traseul necesită protecţie împotriva pătrunderii impurităţilor sau a altor factori externi, soluţia trebuie aleasă astfel încât să nu reducă funcţia de drenaj.
Configuraţia trebuie să rămână accesibilă pentru inspecţie şi întreţinere.
Un traseu complet ascuns şi inaccesibil face dificilă identificarea unei probleme.
Este util ca instalaţia să permită verificarea zonelor relevante ale drenajului şi intervenţia atunci când apar depuneri, blocaje sau deteriorări.
Aceasta nu înseamnă că întreaga conductă trebuie să rămână vizibilă, ci că proiectarea trebuie să ţină cont şi de posibilitatea de întreţinere.
O evacuare bine realizată trebuie să funcţioneze corect, dar şi să poată fi verificată atunci când există suspiciunea unei probleme.
Condensul şi apa evacuată de componentele de siguranţă ale circuitului sanitar au origini şi funcţii diferite.
Condensul provine din aerul procesat de pompa de căldură, în timp ce evacuarea unui dispozitiv de siguranţă este asociată circuitului de apă şi condiţiilor de presiune şi temperatură ale acestuia.
Traseele nu trebuie confundate doar pentru că ambele pot evacua apă.
Modul în care sunt conduse către drenaj trebuie să respecte cerinţele fiecărei componente şi ale instalaţiei.
O cantitate mare de condens nu justifică strangularea sau închiderea traseului de evacuare.
Dacă apa provine într-adevăr din condens şi este colectată normal, aceasta trebuie evacuată.
Dacă volumul de apă pare neobişnuit sau apa apare în alte zone, trebuie identificată sursa înainte de orice intervenţie.
Obturarea drenajului poate determina acumularea apei în interiorul sistemului de colectare şi poate crea o problemă care anterior nu exista.
Trebuie verificat mai întâi dacă racordul utilizat este cel prevăzut pentru evacuarea condensului şi dacă traseul respectă documentaţia boilerului.
Apoi se verifică geometria conductei, fixarea, continuitatea traseului şi punctul final de evacuare.
În funcţie de instalaţie, trebuie analizate şi protecţia împotriva refluxului, mirosurilor, îngheţului şi deteriorării mecanice.
Dacă este utilizată o pompă de condens, trebuie verificată funcţionarea acesteia şi modul în care sistemul gestionează o eventuală oprire sau defecţiune.
Nu diametrul generic al unei ţevi şi nici o pantă preluată dintr-un alt proiect definesc o evacuare corectă.
Traseul trebuie să poată prelua apa produsă de echipament şi să o conducă în siguranţă către un punct de drenaj adecvat, fără stagnare, reflux sau evacuare necontrolată.
Porneşte de la manualul modelului de boiler: identifică racordul corect, respectă dimensiunile şi configuraţia cerute de producător, asigură drenajul corespunzător şi verifică separat riscurile de blocare, reflux şi îngheţ.
În partea următoare analizăm problemele de evacuare şi diagnosticul: ce verifici când găseşti apă sub boiler, cum diferenţiezi condensul de o pierdere de apă, ce poate provoca blocarea drenajului şi când situaţia necesită intervenţia unui specialist.
Apa observată sub boiler nu trebuie considerată automat condens şi nici automat o defecţiune a rezervorului.
Primul pas este identificarea zonei din care provine apa. Un boiler cu pompă de căldură poate avea în apropiere atât sistemul de evacuare a condensului, cât şi racordurile circuitului sanitar şi dispozitivele de siguranţă ale instalaţiei.
Surse diferite pot produce simptome asemănătoare la nivelul pardoselii.
Diagnosticul corect începe prin diferenţierea condensului de o pierdere de apă din instalaţia sanitară sau de o evacuare provenită de la un dispozitiv de siguranţă.
În funcţie de model şi de instalaţie, apa poate proveni din mai multe zone.
Printre cauzele care trebuie diferenţiate se numără:
Faptul că echipamentul utilizează o pompă de căldură nu înseamnă că orice apă observată în apropierea sa provine de la evaporator.
Poziţia în care apare apa şi traseul pe care aceasta îl urmează pot oferi informaţii utile.
Dacă apa ajunge controlat prin racordul de condens şi este transportată către drenaj, aceasta poate reprezenta funcţionarea normală a sistemului.
Dacă apa apare la un racord sanitar, într-o zonă care nu aparţine sistemului de condens sau continuă să apară atunci când pompa de căldură nu funcţionează, trebuie investigată o altă sursă.
Aceste observaţii sunt orientative. Ele nu trebuie utilizate pentru a concluziona automat care componentă este defectă.
Condensul este asociat funcţionării pompei de căldură şi condiţiilor aerului procesat de evaporator.
Din acest motiv, relaţia dintre apariţia apei şi perioadele în care funcţionează pompa de căldură poate oferi un indiciu.
O pierdere din circuitul sanitar poate avea însă un comportament diferit şi poate fi influenţată de presiune, încălzirea apei, consum sau alte condiţii ale instalaţiei.
Observarea momentului în care apare apa ajută la diagnostic, dar nu înlocuieşte verificarea sursei.
Apa sanitară îşi măreşte volumul atunci când este încălzită.
Într-o instalaţie în care volumul încălzit este izolat hidraulic de reţeaua de alimentare prin componente precum o clapetă de sens, un reductor sau un grup de siguranţă, dilatarea apei poate determina creşterea presiunii.
Dispozitivele de siguranţă au rolul de a proteja instalaţia în condiţiile pentru care au fost proiectate.
O evacuare observată în această zonă nu trebuie confundată cu apa de condens produsă la evaporator.
Comportamentul trebuie interpretat în contextul instalaţiei şi al documentaţiei echipamentului.
În anumite configuraţii, dilatarea apei în timpul încălzirii poate conduce la evacuarea unei cantităţi de apă prin dispozitivul de siguranţă.
O evacuare persistentă, importantă sau care apare în condiţii neobişnuite trebuie însă investigată.
Printre elementele care pot necesita verificare se află presiunea de alimentare, modul în care este gestionată dilatarea apei, vasul de expansiune sanitar dacă există, reductorul de presiune şi dispozitivul de siguranţă.
Supapa sau grupul de siguranţă nu trebuie blocat, obturat sau modificat pentru a opri evacuarea apei.
Un traseu de condens poate deveni dificil de drenat din mai multe motive.
Printre cauzele posibile se numără:
Cauza trebuie identificată înainte de modificarea traseului.
Dacă apa continuă să se formeze, dar nu mai poate fi evacuată normal, aceasta se poate acumula în sistemul de colectare.
Comportamentul ulterior depinde de construcţia echipamentului.
Apa poate ajunge într-o zonă neprevăzută, poate apărea în jurul boilerului sau, la anumite modele, sistemul de control poate semnala o problemă dacă există funcţii dedicate de monitorizare.
Nu trebuie presupus că toate boilerele detectează electronic blocarea condensului. Funcţiile de protecţie şi codurile de eroare sunt specifice modelului.
Refularea poate apărea dacă drenajul nu mai poate prelua apa sau dacă există o problemă în punctul în care traseul este conectat.
Un blocaj, o contrapantă, o evacuare finală obturată sau o configuraţie necorespunzătoare pot contribui la acumularea apei.
Dacă traseul este conectat la un sistem de canalizare, trebuie analizată şi posibilitatea unui reflux din instalaţia de drenaj.
De aceea, problema nu trebuie tratată automat prin mărirea diametrului conductei. Trebuie identificat punctul în care evacuarea nu mai funcţionează corespunzător.
Dacă traseul comunică necorespunzător cu sistemul de canalizare, mirosurile pot ajunge către zona echipamentului sau camera tehnică.
Într-o asemenea situaţie, problema nu este condensul în sine, ci configuraţia drenajului.
În funcţie de instalaţie, poate fi necesară o soluţie care să împiedice comunicarea nedorită cu canalizarea, respectând în acelaşi timp cerinţele de evacuare ale boilerului.
Nu trebuie improvizat un sifon sau un alt element fără verificarea configuraţiei recomandate pentru echipament.
Condensul poate fi produs normal de evaporator, dar în loc să ajungă la drenaj se varsă în apropierea boilerului.
În această situaţie, problema nu este procesul de condensare, ci pierderea continuităţii traseului de evacuare.
Trebuie verificată conectarea conductei sau furtunului, fixarea acestuia şi starea racordului.
Un traseu care se desprinde repetat poate indica o problemă de montaj care trebuie corectată, nu doar reconectată temporar.
Poziţionarea echipamentului poate fi relevantă pentru modul în care apa ajunge din zona de colectare către racordul de evacuare.
Nu trebuie însă presupusă o regulă universală privind înclinarea boilerului.
Echipamentul trebuie montat şi poziţionat conform cerinţelor producătorului. Nu este recomandată înclinarea intenţionată a boilerului pentru a încerca să „ajutăm” condensul să curgă dacă manualul nu prevede acest lucru.
Dacă există suspiciunea că poziţionarea afectează drenajul, trebuie verificată instalarea în raport cu documentaţia modelului.
Lipsa apei la capătul traseului nu demonstrează automat că evacuarea este blocată.
Este posibil ca în condiţiile respective să se formeze foarte puţin condens sau pompa de căldură să nu fi funcţionat suficient pentru a produce o cantitate vizibilă.
Temperatura şi umiditatea aerului pot modifica semnificativ cantitatea de apă formată.
Dacă însă există motive să te aştepţi la condens şi apar simultan apă în alte zone, alarme sau alte simptome neobişnuite, traseul trebuie verificat.
O creştere a cantităţii de condens poate fi rezultatul modificării condiţiilor aerului sau a duratei de funcţionare.
Un aer mai cald şi cu un conţinut mai mare de umiditate poate permite formarea unei cantităţi mai mari de apă atunci când este răcit pe evaporator.
De asemenea, un necesar mai mare de apă caldă poate determina pompa de căldură să funcţioneze mai mult timp, ceea ce poate modifica volumul total de condens colectat.
Prin urmare, variaţia cantităţii de apă nu trebuie interpretată izolată ca semn de defect.
Nu se poate stabili o asemenea legătură doar din cantitatea de apă observată.
Volumul condensului este influenţat în primul rând de condiţiile aerului procesat şi de funcţionarea echipamentului.
Circuitul frigorific nu trebuie diagnosticat după cantitatea de condens şi nu trebuie intervenit asupra agentului frigorific pe baza acestui simptom.
Problemele circuitului frigorific necesită diagnostic specific realizat cu metode şi echipamente corespunzătoare.
Nu.
Formarea gheţii sau a brumei poate avea cauze diferite şi trebuie interpretată în funcţie de condiţiile de funcţionare şi de modul în care echipamentul este proiectat să gestioneze temperaturile evaporatorului.
Debitul de aer, temperatura aerului, starea evaporatorului, controlul echipamentului şi circuitul frigorific sunt doar câteva dintre elementele care pot necesita verificare.
Nu trebuie completat agent frigorific doar pentru că este observată gheaţă.
Dacă modelul utilizează un filtru de aer, starea acestuia poate influenţa debitul de aer prin echipament.
O restricţie importantă a fluxului poate modifica funcţionarea pompei de căldură şi condiţiile de la evaporator.
Filtrul trebuie verificat şi întreţinut conform instrucţiunilor producătorului.
Nu există un interval universal de curăţare aplicabil tuturor boilerelor, deoarece acesta poate depinde de model şi de mediul în care funcţionează.
Starea suprafeţelor prin care circulă aerul poate influenţa transferul termic şi comportamentul apei formate pe evaporator.
Depunerile importante pot afecta funcţionarea normală a echipamentului.
Curăţarea evaporatorului trebuie însă realizată conform procedurii producătorului.
Nu este recomandată spălarea improvizată cu jet de apă, substanţe chimice sau alte metode care pot deteriora lamelele, componentele electrice ori alte elemente ale echipamentului.
Pot fi făcute câteva observaţii simple, fără intervenţii asupra componentelor interne.
Aceste verificări urmăresc localizarea problemei, nu repararea componentelor interne.
Dacă apa ajunge în zone electrice, există semne de deteriorare electrică, miros neobişnuit, fum, declanşări repetate ale protecţiilor electrice sau alte simptome care pot indica un risc, echipamentul nu trebuie exploatat în continuare ca şi cum situaţia ar fi doar o problemă de condens.
De asemenea, este necesară verificarea tehnică atunci când sursa apei nu poate fi identificată, pierderea este importantă, reapare după remedierea aparentă a drenajului sau există suspiciunea unei probleme interne.
Intervenţiile asupra circuitului frigorific, componentelor electrice şi elementelor interne trebuie realizate de personal competent, conform cerinţelor echipamentului.
Carcasa poate proteja componente electrice, circuitul frigorific, ventilatorul şi alte elemente care nu sunt destinate intervenţiei utilizatorului.
O problemă aparent simplă de drenaj nu justifică demontarea necontrolată a echipamentului.
Mai întâi trebuie verificate elementele accesibile şi documentaţia modelului.
Dacă sursa se află în interior sau nu poate fi identificată în siguranţă, diagnosticul trebuie continuat de personal competent.
Condensul normal este colectat şi evacuat prin traseul proiectat pentru acest scop.
O problemă de evacuare apare atunci când apa produsă normal nu mai ajunge corespunzător la drenaj.
O pierdere sanitară provine dintr-un circuit diferit şi necesită un diagnostic diferit.
O problemă frigorifică sau electrică nu poate fi stabilită doar prin observarea apei de sub echipament.
Întrebarea corectă nu este doar „de ce curge apă?”, ci „de unde provine apa şi prin ce traseu ar fi trebuit să fie evacuată?”. Această diferenţiere evită confundarea unui condens normal cu o defecţiune şi, la fel de important, evită tratarea unei pierderi reale de apă ca fiind simplu condens.
În partea următoare analizăm amplasarea boilerului în beci, garaj sau cameră tehnică, cerinţele privind aerul aspirat şi evacuat, efectul asupra temperaturii şi umidităţii încăperii, întreţinerea traseului de condens şi checklistul final pentru o instalare corectă.
Amplasarea unui boiler cu pompă de căldură trebuie aleasă ţinând cont atât de instalaţia de apă, cât şi de modul în care echipamentul preia şi evacuează aerul.
Un beci, un garaj sau o cameră tehnică poate fi potrivită în anumite situaţii, dar denumirea spaţiului nu este suficientă pentru a stabili compatibilitatea.
Trebuie verificate condiţiile de instalare prevăzute de producător pentru modelul concret: temperaturile admise, volumul şi configuraţia spaţiului, distanţele necesare, traseele de aer, accesul pentru service şi posibilitatea evacuării condensului.
Locul potrivit pentru boiler este cel care respectă cerinţele echipamentului şi permite gestionarea corectă atât a aerului, cât şi a condensului.
Poate fi potrivit dacă îndeplineşte condiţiile cerute de producător şi permite realizarea corectă a instalaţiei.
Trebuie analizate temperatura şi umiditatea aerului, volumul disponibil, modul de circulaţie a aerului şi existenţa unui punct corespunzător pentru evacuarea condensului.
Dacă beciul are deja probleme de infiltraţii sau umiditate structurală, acestea trebuie tratate separat. Boilerul cu pompă de căldură nu trebuie considerat o soluţie pentru remedierea unei clădiri afectate de umezeală.
În acelaşi timp, existenţa unei umidităţi mai ridicate în aer nu înseamnă automat că spaţiul este nepotrivit. Compatibilitatea trebuie evaluată în raport cu limitele de funcţionare ale echipamentului.
Un garaj poate oferi spaţiul necesar pentru instalare, dar trebuie verificate condiţiile reale din acel spaţiu.
Temperatura poate varia semnificativ pe parcursul anului, iar aceste variaţii pot influenţa funcţionarea pompei de căldură.
Trebuie analizate şi circulaţia aerului, posibilitatea realizării traseelor necesare, protecţia echipamentului şi a conductei de condens şi accesul pentru întreţinere.
Nu trebuie presupus că un garaj produce automat mai puţin condens decât un beci. Cantitatea de apă depinde de condiţiile aerului procesat şi de regimul de funcţionare.
O cameră tehnică poate permite organizarea corespunzătoare a racordurilor, drenajului şi accesului pentru întreţinere, dar trebuie să îndeplinească în continuare cerinţele pompei de căldură.
Un spaţiu foarte mic sau complet închis nu devine automat potrivit doar pentru că este denumit cameră tehnică.
Dacă echipamentul utilizează aerul din încăpere, trebuie verificat dacă spaţiul şi schimburile sale de aer sunt compatibile cu cerinţele modelului.
Dacă sunt utilizate tubulaturi de aer, acestea trebuie proiectate şi montate în limitele prevăzute de producător.
Posibilitatea instalării într-o mansardă trebuie evaluată cu atenţie pentru modelul şi clădirea concrete.
Pe lângă condiţiile de temperatură ale aerului şi traseele de admisie şi evacuare, trebuie luate în calcul masa echipamentului şi a apei stocate, accesul pentru instalare şi service şi consecinţele unei eventuale pierderi de apă.
Evacuarea condensului trebuie să rămână funcţională în condiţiile reale ale amplasamentului.
Nu este suficient să existe fizic spaţiu pentru boiler. Amplasamentul trebuie să fie adecvat întregului sistem.
Dacă boilerul aspiră şi evacuează aerul în acelaşi spaţiu, funcţionarea sa poate modifica temperatura şi condiţiile aerului din încăpere.
Pe măsură ce pompa de căldură extrage energie din aer, acesta poate fi evacuat la o temperatură mai redusă.
Într-un spaţiu mic, efectul asupra temperaturii poate deveni mai pronunţat decât într-un volum mai mare, în funcţie de schimburile de aer şi de durata de funcţionare.
Nu trebuie utilizată o valoare universală pentru volumul minim al încăperii. Se verifică documentaţia modelului concret.
Nu există o regulă conform căreia orice boiler cu pompă de căldură instalat într-un beci sau într-o cameră tehnică necesită automat un sistem suplimentar de ventilaţie.
Necesitatea trebuie stabilită după configuraţia echipamentului, volumul spaţiului, modul de aspirare şi evacuare a aerului şi cerinţele producătorului.
În anumite instalaţii, aerul poate fi preluat şi evacuat prin tubulatură, dacă modelul permite această configuraţie.
Adăugarea unei ventilaţii fără analiza întregului sistem poate modifica temperaturile, debitele şi presiunile din spaţiu şi nu trebuie considerată o soluţie universală pentru condens.
Dacă boilerul permite racordarea la tubulaturi, traseele trebuie realizate în limitele prevăzute de producător.
Trebuie verificate diametrul sau secţiunea necesară, lungimea admisă, pierderile de presiune, numărul şi geometria schimbărilor de direcţie şi poziţia prizelor de aer.
O tubulatură prea restrictivă poate reduce debitul de aer prin echipament şi poate afecta funcţionarea pompei de căldură.
Nu trebuie improvizate tubulaturi doar pentru a muta aerul rece într-o altă încăpere fără verificarea compatibilităţii cu modelul respectiv.
Numai dacă echipamentul permite o asemenea configuraţie şi instalaţia este proiectată corespunzător.
Aerul evacuat de pompa de căldură poate avea o temperatură mai redusă şi poate influenţa confortul termic al spaţiului în care este introdus.
Trebuie luate în calcul debitul de aer, temperaturile, zgomotul, transferul de aer între încăperi şi cerinţele modelului.
Faptul că aerul evacuat este mai rece nu înseamnă că boilerul trebuie tratat automat ca un sistem de climatizare pentru locuinţă.
Atunci când pe evaporator se formează condens şi apa este evacuată, o parte din umiditatea aerului procesat este eliminată sub formă lichidă.
Acest fenomen poate avea un efect de dezumidificare asupra aerului care trece prin echipament.
Impactul asupra întregului beci depinde însă de volumul spaţiului, debitul de aer, durata de funcţionare a pompei de căldură, infiltraţiile de umiditate şi schimburile de aer cu exteriorul sau cu alte încăperi.
Un boiler cu pompă de căldură nu trebuie dimensionat sau cumpărat ca substitut pentru rezolvarea unei probleme structurale de umiditate.
Apa produsă trebuie condusă către un punct de drenaj adecvat.
Evacuarea liberă pe pardoseală poate produce băltire, poate afecta anumite materiale şi poate permite apei să ajungă în zone nedorite.
În plus, apa rămasă în încăpere se poate evapora ulterior, ceea ce anulează o parte din efectul de eliminare a umidităţii realizat prin condensare.
Evacuarea controlată este parte a instalaţiei boilerului, nu un detaliu opţional.
Nu există un interval universal, de exemplu de două ori pe an, care să fie corect pentru toate modelele şi toate instalaţiile.
Frecvenţa verificărilor şi operaţiunile de întreţinere trebuie stabilite conform manualului producătorului şi condiţiilor reale de utilizare.
Un mediu cu mult praf sau un traseu expus impurităţilor poate necesita o atenţie diferită faţă de o instalaţie aflată într-un spaţiu curat.
Este important ca drenajul să rămână accesibil pentru verificare atunci când apar semne de funcţionare necorespunzătoare.
Fără demontarea componentelor interne ale boilerului, pot fi urmărite elementele accesibile ale instalaţiei.
Dacă manualul echipamentului prevede operaţiuni suplimentare de întreţinere, acestea trebuie respectate.
Traseul trebuie menţinut liber şi funcţional, dar metoda şi frecvenţa întreţinerii nu trebuie stabilite arbitrar.
Dacă există depuneri sau un blocaj, trebuie utilizată o metodă compatibilă cu instalaţia şi cu echipamentul.
Nu este recomandată introducerea necontrolată de obiecte, substanţe chimice sau jeturi sub presiune către interiorul boilerului.
Dacă accesul la zona blocată presupune demontarea echipamentului, intervenţia trebuie realizată de personal competent.
Un evaporator pe care se acumulează praf sau alte impurităţi poate avea un transfer termic şi un debit de aer diferite faţă de condiţiile normale de funcţionare.
Întreţinerea trebuie realizată conform procedurilor prevăzute pentru model.
Lamelele schimbătorului pot fi sensibile la deformare, iar în apropiere pot exista componente electrice şi alte elemente care nu trebuie expuse unor metode improvizate de curăţare.
Nu trebuie utilizată automat apă sub presiune sau produse chimice care nu sunt aprobate pentru echipament.
Dacă boilerul este prevăzut cu un filtru de aer, acesta contribuie la limitarea cantităţii de impurităţi care ajunge în zona circuitului de aer.
Un filtru încărcat poate restricţiona debitul şi poate influenţa funcţionarea pompei de căldură.
Tipul filtrului, modul de curăţare sau înlocuire şi intervalul de verificare sunt specifice modelului.
Nu trebuie aplicat automat unui boiler intervalul de întreţinere recomandat pentru un alt echipament.
Un boiler instalat foarte aproape de pereţi, mobilier sau alte echipamente poate deveni dificil de verificat şi întreţinut.
Producătorul poate specifica distanţe necesare pentru circulaţia aerului, instalare şi acces la componente.
Aceste spaţii nu trebuie reduse doar pentru ca boilerul să încapă într-o zonă mai mică.
Accesul la racordurile sanitare şi la traseul de condens este important şi pentru identificarea rapidă a sursei unei eventuale pierderi de apă.
Trebuie verificat domeniul de temperatură ambientală admis pentru funcţionarea modelului.
Pompa de căldură nu trebuie presupusă capabilă să funcţioneze identic la orice temperatură a aerului.
Condiţiile de temperatură pot influenţa performanţa, regimul de funcţionare şi modul în care echipamentul utilizează eventualele surse auxiliare de încălzire, dacă acestea există.
Trebuie analizat separat şi riscul de îngheţ pentru conductele de apă şi pentru evacuarea condensului.
Înainte de stabilirea poziţiei finale, este util să fie analizată întreaga configuraţie, nu doar spaţiul ocupat de rezervor.
Verifică:
După punerea în funcţiune trebuie verificat dacă instalaţia se comportă conform proiectului şi instrucţiunilor echipamentului.
Traseul de condens trebuie să rămână conectat şi să conducă apa către punctul de evacuare prevăzut.
Trebuie urmărit dacă apar pierderi la racordurile sanitare, evacuări neobişnuite sau apă în zone în care nu ar trebui să existe.
Dacă sunt utilizate tubulaturi de aer, trebuie verificat dacă acestea sunt montate corespunzător şi nu prezintă obturări sau modificări evidente ale traseului.
Problemele pot fi prevenite dacă evacuarea condensului este tratată ca parte a instalaţiei încă din etapa de proiectare.
Printre greşelile care trebuie evitate se numără:
În sine, nu. Condensul este o consecinţă normală a răcirii aerului pe evaporator atunci când suprafaţa acestuia ajunge sub punctul de rouă al aerului procesat.
Cantitatea produsă poate varia considerabil în funcţie de temperatură, umiditate, debitul de aer, timpul de funcţionare şi configuraţia echipamentului.
Problema apare atunci când apa nu este colectată şi evacuată corespunzător sau atunci când o altă pierdere de apă este confundată cu un condens normal.
Gestionarea condensului începe încă din momentul alegerii amplasamentului boilerului.
Trebuie cunoscute configuraţia circuitului de aer, poziţia racordului de condens şi cerinţele producătorului pentru evacuare. Dacă drenajul este gravitaţional, traseul trebuie să permită curgerea corespunzătoare a apei. Dacă acest lucru nu este posibil, trebuie analizată o soluţie tehnică adecvată pentru evacuare.
Conectarea la canalizare sau evacuarea în exterior trebuie realizate astfel încât să fie evitate refluxul, mirosurile, acumularea apei şi riscul de îngheţ.
În exploatare, traseul trebuie să rămână accesibil pentru verificare, iar eventualele acumulări de apă din jurul boilerului trebuie investigate înainte de a fi considerate condens normal.
Condensul nu trebuie eliminat ca fenomen, ci gestionat corect. Un boiler cu pompă de căldură poate produce apă de condens în mod perfect normal; instalaţia corectă este cea care colectează această apă şi o evacuează controlat, fără să afecteze echipamentul sau clădirea.
Pentru alegerea şi instalarea corectă a unui boiler cu pompă de căldură, verifică întotdeauna documentaţia modelului concret privind condiţiile de amplasare, circuitul de aer, evacuarea condensului şi operaţiunile de întreţinere.
